МАС ГНБ и Rockburster 2.0
Мы участвуем в МАС ГНБ в феврале 2023? где представим версию 2.0 системы пилотного бурения ROCKBURSTER.
22.12.2022

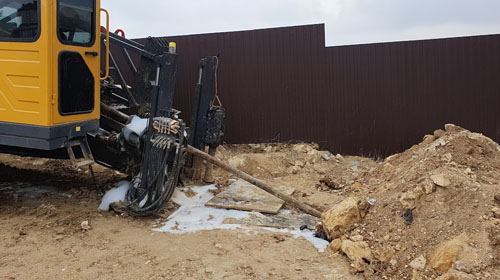

Почему ГНБ по скале стоит дороже.
Горная порода, скала является одним из самых распространенных геологических материалов, покрывающих поверхность Земли, и наиболее сложным грунтом, с которым сталкиваются операторы подземного строительства.
В прошлом наличие горных пород не позволяло использовать горизонтально-направленное бурение (ГНБ) для строительства инженерных сетей, трубопроводов, газопроводов. Для бурения горных пород требовались большие буровые установки с забойными двигателями, а вспомогательное оборудование, необходимое для их работы, было слишком дорогим и непрактичным для использования в городских районах. Однако одной из наиболее значительных вех в эволюции жестких дисков стало развитие самой технологии. По мере развития технологий буровое оборудование среднего размера и даже котлованного размера теперь может эффективно бурить и управлять бурением в горных породах.
Внедрение двухтрубной системы бурения All Terrain (AT) Ditch Witch помогло продвинуть ГНБ. Работы, которые когда-то считались невозможными из-за наличия камня, теперь стали возможны с системой AT. Это значительно расширило возможности использования ГНБ и открыло несколько новых рынков для наклонно-направленного бурения, поскольку теперь подрядчики могли бурить горные породы с помощью меньшего и менее дорогого оборудования.
Но стоимость, особенного сегодня, такого оборудования и расходным материалов очень высока.
5 лет назад нами был разработан и испытан специализированный комплекс для бурения скальных пород, действующий по принципу перфоратора. Мы назвали систему пилотного бурения по скале ROCKBURSTER

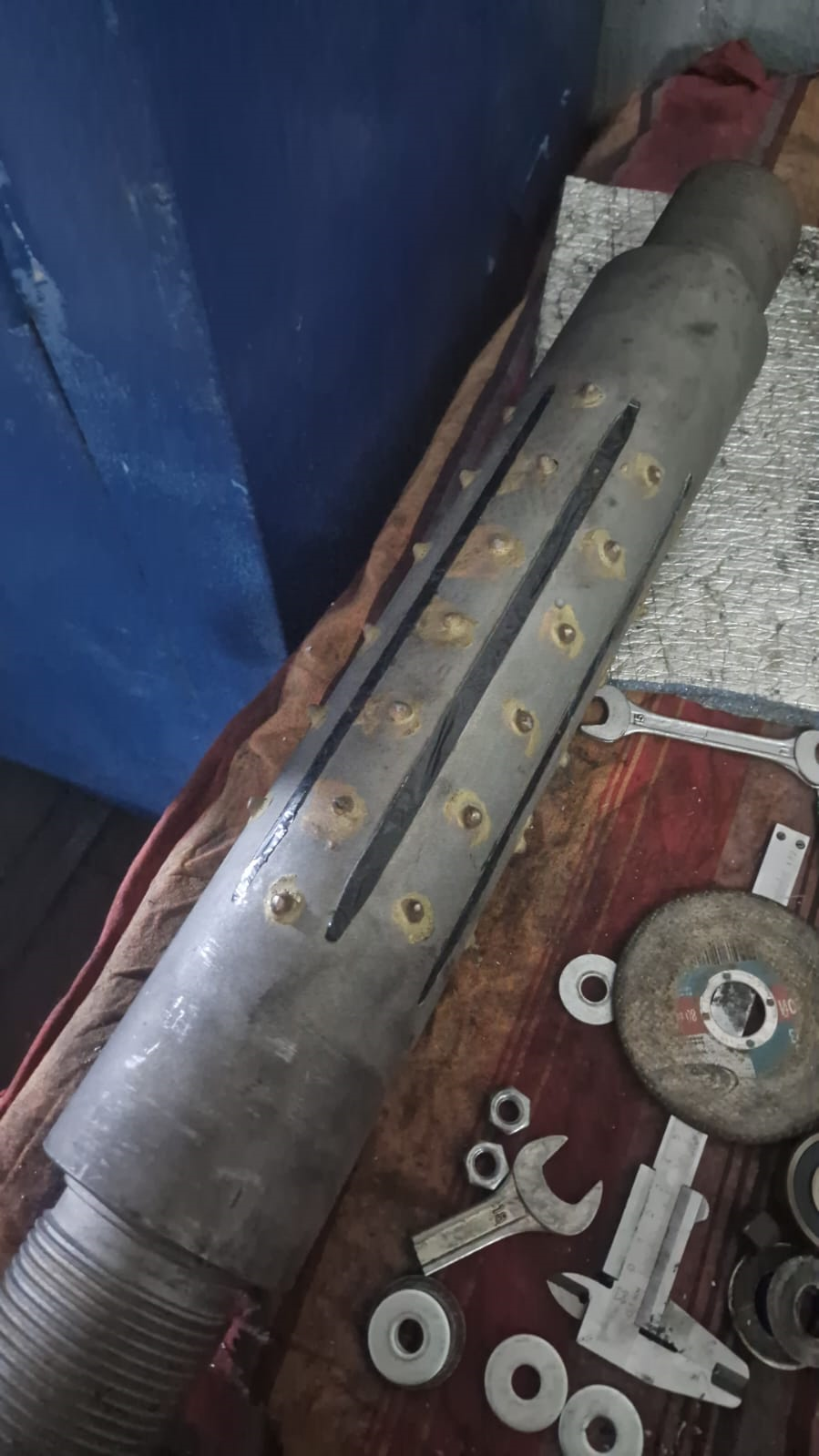

Принцип действия схож с перфоратором. В качестве инструмента выступает специализированный пневмоударник (airhammer). У нас много видео на сайте по работе этого ударника.
Мы используем систему ROCKBURSTER в своем арсенале когда требуется осуществить ГНБ по скале.
Так давайте же разберемся, почему цена на бурение в мягких грунтах значительно отличается от горизонтально направленного бурения в сложных скальных грунтах.
Себестоимость бурения погонного метра зависит от большого количества факторов. Основные отличия от горизонтально направленного бурения по простым грунтам от бурения в скале это:
1. Стоимость инструмента - скальный грунты при бурении "съедает" металлический инструмент в десятки раз быстрее, чем в простых. Буровой пилот в скальном грунте не прослужит и год, а в глине, хоть 20 лет.
2. Время работы - при бурении скалы требуется в несколько раз больше времени. Скорость бурения в несколько раз ниже. Строительство трубопровода диаметром 110 мм и длиной 100 метров в глине займет 1-2 рабочих смены. Такое же строительство в скальном грунте может занимать от 3 до 10 дней.
3. Навыки оператора буровой машины и бригады. Т.к. цена на инструмент и технологию бурения скалы значительно выше стандартного, то и риски, связанные с аварией и потерей инструмента под землей становятся дороже. А они всегда есть. Поэтому мы обязаны платить достойную заработную плату профессиональной буровой бригаде и обучать новых сотрудников в течение продолжительного времени.
4. Химия для ГНБ. В бурении для выноса грунта используется различная химическая продукция. Бентонит, химические реагенты. Для ГНБ по скале требуется более четкое соблюдение рецептуры раствора и отклонение от нее с большой вероятность приведет к аварии и потери скважины или инструмента.
01.06.2022

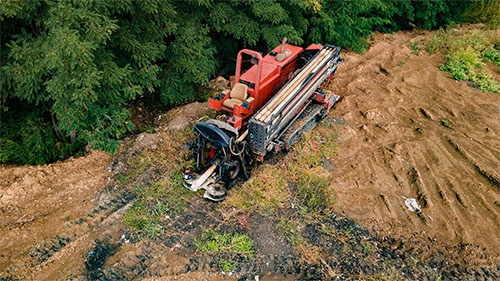

7 этапов ГНБ
Горизонтально-направленное бурение (ГНБ) получает широкое распространение в строительной отрасли как удобный способ выполнения работ по по прокладке трубопроводов с минимальным вмешательством в повседневную жизнь. Интерес к нему обусловлен главным образом тем, что проекты ГНБ не предполагают раскопки целых участков дорог.
Быстрое развитие бестраншейной технологии можно в основном объяснить необходимостью меньшего воздействия на окружающую среду, особенно когда трубопроводы должны прокладываться в местах, где присутствуют зеленые насаждения, магистральные и важные дороги, которые нельзя или не желательно перекрывать, особенности рельефа, где сложно разместить технику для открытого способа прокладки, реки и другие водные преграды.
Хотя технология ГНБ сама по себе не нова, ее набеги в области прокладки канализационных и водопроводных трубопроводов, строительства сетей, замены или обновления старых трубопроводов становятся популярными только сейчас. На самом деле технология горизонтально направленного бурения все еще находится в зачаточном состоянии. В настоящее время все больше подрядчиков осознают преимущества ГНБ. Здесь мы рассмотрим некоторые ключевые факты, горизонтально направленным бурением, которые необходимо знать всем, кто имеет дело или планирует заниматься такими проектами.
Коротко о горизонтально-направленном бурении
Процесс ГНБ включает в себя бурение пилотной скважины в горизонтальном направлении по направлению к другому концу запланированного маршрута. Горизонтально направленное бурение осуществляется с помощью стальной буровой штанги и бурового «пилота». Когда буровая головка (пилот) выходит в другом приямке, к колонне прикрепляется расширитель ГНБ, который затягивается буровой установкой в скважину и расширяет до необходимого диаметра для затяжки трубы. После извлечения расширителя труба протягивается в готовую скважину.
Ниже приведены некоторые ключевые факты, которые следует учитывать при выполнении проекта HDD:
Выбор маршрута горизонтально направленного бурения.
Маршрут для реализации проекта ГНБ должен быть максимально коротким и прямым, чтобы трубопровод можно было проложить непрерывным отрезком. Для изучения типа грунта необходимо провести надлежащее геотехническое исследование. Это поможет в правильном проектировании маршрута, пересечения коммуникаций и поможет разработать наиболее эффективный и экономичный процесс строительства трубопровода, включая подбор соответствующего инструмента.
Рабочее пространство для точек входа и выхода
Хотя ГНБ действительно занимает меньше рабочего пространства, в зависимости от масштаба выполняемого проекта должно быть обеспечено достаточно места. Проект, включающий более крупные трубы, потребует большего количества бурового раствора, бентонита, химии для ГНБ, более мощных насосов, оборудования для утилизации или очистки бурового раствора и т. д.
Кроме того, требуется пространство для сварки трубы и ее размещения при затяжке.
Кривизна пилотного отверстия
При проектировании траектории ГНБ одним из наиболее важных факторов, которые следует учитывать, является радиус кривизны. Поскольку искривление вызывает напряжение изгиба, оно должно быть сведено к минимуму, чтобы уменьшить нагрузку на вытягивание. Поскольку трубу необходимо протягивать через отверстие, слишком большая кривизна или слишком большое количество изгибов могут увеличить предел прочности на растяжение, тем самым снижая сопротивление трубы смятию. Точки входа и выхода следует выбирать с осторожностью, чтобы максимальный радиус кривизны был достигнут в направлении сверления.
Диаметр разбуривания.
После того, как пилотное бурение выполнено, его необходимо расширить до соответствующего размера с достаточным запасом, чтобы можно было легко втянуть трубу. Этот запас или припуск варьируется, и должен составлять от 1,2 до 1,5 диаметра трубы и зависит от таких факторов, как устойчивость грунта, гидростатическое давление, глубина бурения, тип грунта.
Вязкость и распределение бурового раствора
Буровой раствор состоит из смеси бентонита и воды, который используется для смазки скважины во время бурения и расширения. Он также действует как очищающий от разбуренного грунта (выносит из скважины грунт) и стабилизирующий агент, который предотвращает разрушение скважины и снижает крутящий момент при бурении.
Очень важно иметь правильную вязкость бурового раствора, которая позволит вынести шлам , и необходимо постоянно контролировать, чтобы насосы не перегружались и чтобы жидкость равномерно распределялась по стволу скважины. Неравномерное распределение может привести к разрушению скважины или проблемам при затяжке трубы.
Обращение с трубой во время затяжки
Затягивание трубы может быть сложным процессом, поскольку трубу необходимо протягивать быстро и за 1 подход. Для обеспечения надлежащего затягивания необходимо соблюдать все процедуры сварки трубы и контроля качества сварных швов. С трубой следует обращаться осторожно, обеспечивая надлежащую поддержку, чтобы свести к минимуму изгиб. Другие факторы, такие как выход и вход, скорость потока бурового раствора, циркуляция бурового раствора, сила осевого натяжения и т. д., должны контролироваться с постоянными интервалами.
Безопасность и первая помощь
Правила техники безопасности обычно упоминаются в конце статьи, чтобы она оставалась свежей в памяти читателя. Однако, соблюдение правил безопасности при проведении таких работ по бурению должно стоять на первом месте в начале любого проекта. Все процедуры безопасности в отношении обращения с машинами, оборудованием, химикатами, личной безопасности и т. д. должны соблюдаться буквально. Это не только обеспечит безопасную рабочую среду, но и избавит от возникновения несчастных случаев на рабочем месте. Аптечка первой помощи всегда должна быть под рукой на случай незначительных несчастных случаев, которые можно устранить на месте.
Горизонтально направленное бурение быстро становится важным инструментом в наборе инструментов подрядчика по строительству любых наружных сетей. Традиционные методы прокладки трубопроводов постепенно устаревают благодаря бестраншейным технологиям, не требующим земляных работ, которые уменьшают заторы на дорогах и воздействие на окружающую среду. Однако; важно, чтобы каждый подрядчик, выполняющий проект ГНБ, был знаком с некоторыми ключевыми аспектами, упомянутыми выше, для выполнения бестраншейного проекта.
Быстрое развитие бестраншейной технологии можно в основном объяснить необходимостью меньшего воздействия на окружающую среду, особенно когда трубопроводы должны прокладываться в местах, где присутствуют зеленые насаждения, магистральные и важные дороги, которые нельзя или не желательно перекрывать, особенности рельефа, где сложно разместить технику для открытого способа прокладки, реки и другие водные преграды.
Хотя технология ГНБ сама по себе не нова, ее набеги в области прокладки канализационных и водопроводных трубопроводов, строительства сетей, замены или обновления старых трубопроводов становятся популярными только сейчас. На самом деле технология горизонтально направленного бурения все еще находится в зачаточном состоянии. В настоящее время все больше подрядчиков осознают преимущества ГНБ. Здесь мы рассмотрим некоторые ключевые факты, горизонтально направленным бурением, которые необходимо знать всем, кто имеет дело или планирует заниматься такими проектами.
Коротко о горизонтально-направленном бурении
Процесс ГНБ включает в себя бурение пилотной скважины в горизонтальном направлении по направлению к другому концу запланированного маршрута. Горизонтально направленное бурение осуществляется с помощью стальной буровой штанги и бурового «пилота». Когда буровая головка (пилот) выходит в другом приямке, к колонне прикрепляется расширитель ГНБ, который затягивается буровой установкой в скважину и расширяет до необходимого диаметра для затяжки трубы. После извлечения расширителя труба протягивается в готовую скважину.
Ниже приведены некоторые ключевые факты, которые следует учитывать при выполнении проекта HDD:
Выбор маршрута горизонтально направленного бурения.
Маршрут для реализации проекта ГНБ должен быть максимально коротким и прямым, чтобы трубопровод можно было проложить непрерывным отрезком. Для изучения типа грунта необходимо провести надлежащее геотехническое исследование. Это поможет в правильном проектировании маршрута, пересечения коммуникаций и поможет разработать наиболее эффективный и экономичный процесс строительства трубопровода, включая подбор соответствующего инструмента.
Рабочее пространство для точек входа и выхода
Хотя ГНБ действительно занимает меньше рабочего пространства, в зависимости от масштаба выполняемого проекта должно быть обеспечено достаточно места. Проект, включающий более крупные трубы, потребует большего количества бурового раствора, бентонита, химии для ГНБ, более мощных насосов, оборудования для утилизации или очистки бурового раствора и т. д.
Кроме того, требуется пространство для сварки трубы и ее размещения при затяжке.
Кривизна пилотного отверстия
При проектировании траектории ГНБ одним из наиболее важных факторов, которые следует учитывать, является радиус кривизны. Поскольку искривление вызывает напряжение изгиба, оно должно быть сведено к минимуму, чтобы уменьшить нагрузку на вытягивание. Поскольку трубу необходимо протягивать через отверстие, слишком большая кривизна или слишком большое количество изгибов могут увеличить предел прочности на растяжение, тем самым снижая сопротивление трубы смятию. Точки входа и выхода следует выбирать с осторожностью, чтобы максимальный радиус кривизны был достигнут в направлении сверления.
Диаметр разбуривания.
После того, как пилотное бурение выполнено, его необходимо расширить до соответствующего размера с достаточным запасом, чтобы можно было легко втянуть трубу. Этот запас или припуск варьируется, и должен составлять от 1,2 до 1,5 диаметра трубы и зависит от таких факторов, как устойчивость грунта, гидростатическое давление, глубина бурения, тип грунта.
Вязкость и распределение бурового раствора
Буровой раствор состоит из смеси бентонита и воды, который используется для смазки скважины во время бурения и расширения. Он также действует как очищающий от разбуренного грунта (выносит из скважины грунт) и стабилизирующий агент, который предотвращает разрушение скважины и снижает крутящий момент при бурении.
Очень важно иметь правильную вязкость бурового раствора, которая позволит вынести шлам , и необходимо постоянно контролировать, чтобы насосы не перегружались и чтобы жидкость равномерно распределялась по стволу скважины. Неравномерное распределение может привести к разрушению скважины или проблемам при затяжке трубы.
Обращение с трубой во время затяжки
Затягивание трубы может быть сложным процессом, поскольку трубу необходимо протягивать быстро и за 1 подход. Для обеспечения надлежащего затягивания необходимо соблюдать все процедуры сварки трубы и контроля качества сварных швов. С трубой следует обращаться осторожно, обеспечивая надлежащую поддержку, чтобы свести к минимуму изгиб. Другие факторы, такие как выход и вход, скорость потока бурового раствора, циркуляция бурового раствора, сила осевого натяжения и т. д., должны контролироваться с постоянными интервалами.
Безопасность и первая помощь
Правила техники безопасности обычно упоминаются в конце статьи, чтобы она оставалась свежей в памяти читателя. Однако, соблюдение правил безопасности при проведении таких работ по бурению должно стоять на первом месте в начале любого проекта. Все процедуры безопасности в отношении обращения с машинами, оборудованием, химикатами, личной безопасности и т. д. должны соблюдаться буквально. Это не только обеспечит безопасную рабочую среду, но и избавит от возникновения несчастных случаев на рабочем месте. Аптечка первой помощи всегда должна быть под рукой на случай незначительных несчастных случаев, которые можно устранить на месте.
Горизонтально направленное бурение быстро становится важным инструментом в наборе инструментов подрядчика по строительству любых наружных сетей. Традиционные методы прокладки трубопроводов постепенно устаревают благодаря бестраншейным технологиям, не требующим земляных работ, которые уменьшают заторы на дорогах и воздействие на окружающую среду. Однако; важно, чтобы каждый подрядчик, выполняющий проект ГНБ, был знаком с некоторыми ключевыми аспектами, упомянутыми выше, для выполнения бестраншейного проекта.
